Xác định vị trí giao diện
Tách bề mặt lắp ráp vòng O-ring, các bề mặt tiếp xúc di chuyển và bất kỳ khu vực bị ướt nào. Xác định nơi có thể sử dụng chất bôi trơn và nơi cần kiểm soát di chuyển.
← Ứng dụng công nghiệp & linh kiện
AI SERVER COOLING · CONNECTORS & SEALS
Bôi trơn đầu nối làm mát bằng chất lỏng
Xác định xem có cần bôi trơn hay không và bề mặt nào tiếp xúc với chất làm mát, sau đó đánh giá chất lỏng, vật liệu phớt và lắp ráp thực tế.
AI SERVER COOLING

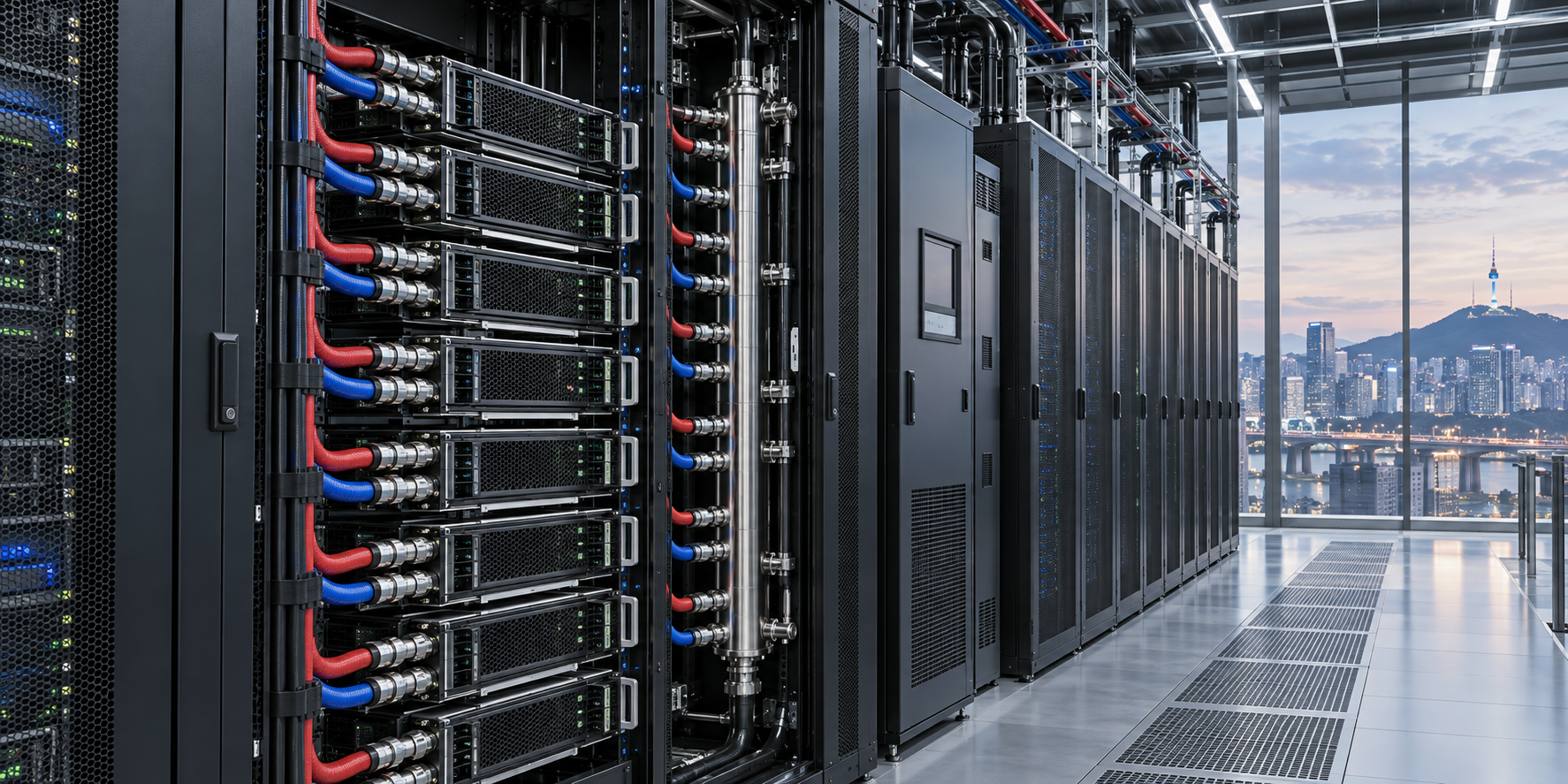

Máy chủ AI: xem xét toàn bộ vòng làm mát
Hệ thống làm mát bằng chất lỏng của máy chủ AI kết nối các tấm làm mát, ống mềm, đầu nối nhanh, ống góp và bộ phân phối chất làm mát (CDU). Đầu nối chỉ là một bộ phận nhỏ trong mạch này, nhưng vật liệu làm kín và điều kiện lắp ráp cần được đánh giá riêng.
- 01Tấm làm mát CPU / GPU→
- 02Ống mềm và đầu nối nhanh→
- 03Ống góp trong tủ máy chủ→
- 04CDU / bộ trao đổi nhiệt
Bắt đầu với thông số kỹ thuật của nhà sản xuất đầu nối. Nếu cho phép bôi trơn lắp ráp, hãy kiểm tra chất bôi trơn cùng với hợp chất phớt và chất làm mát. Lựa chọn đúng phụ thuộc vào từng bộ lắp ráp cụ thể.
Xác định chất lỏng và vật liệu
Ghi lại sản phẩm chất làm mát và nồng độ, hợp chất đàn hồi, kim loại và polymer. Chỉ tên vật liệu không đủ để xác định sự tương thích với mọi công thức chất làm mát.
Đặt ra các mục tiêu có thể đo lường được
Thống nhất về lực kết nối và ngắt kết nối, tiêu chí làm kín, nhiệt độ và áp suất hoạt động, cũng như chu kỳ kết nối. So sánh các ứng viên trong điều kiện lắp ráp phù hợp.
Kiểm tra cụm lắp ráp sau lão hóa
Sau khi tiếp xúc và chu trình chất làm mát, kiểm tra kích thước và tình trạng phớt lót, lực kết nối, rò rỉ và cặn bẩn. Sử dụng tiêu chí chấp nhận của nhà cung cấp linh kiện và chất làm mát.
Từ mẫu thành phần đến kế hoạch đánh giá
01 · Chia sẻ các bộ phận thực tế
Mã hoặc bản vẽ đầu nối, hợp chất vật liệu làm kín, thông tin chất làm mát và phương pháp lắp ráp hiện tại.
02 · Xác định ranh giới ứng dụng
Xác nhận vị trí bôi trơn cho phép, liều lượng và yêu cầu vệ sinh với nhà sản xuất đầu nối.
03 · So sánh trong điều kiện phù hợp
Giữ vị trí và số lượng phun nhất quán; ghi lại trạng thái ban đầu và trạng thái sau khi phơi nhiễm và chu kỳ.
04 · Xem xét trước khi thay đổi sản xuất
Đối chiếu kết quả với yêu cầu kỹ thuật lắp ráp. Chỉ thử nghiệm trên mẫu thử vật liệu hoặc tài liệu kỹ thuật chất bôi trơn chưa đủ để xác nhận tính phù hợp của toàn bộ mạch làm mát.
Câu hỏi về đầu nối làm mát bằng chất lỏng
Có phải mọi đầu nối làm mát bằng chất lỏng đều cần mỡ không?
Tuân thủ thông số kỹ thuật lắp ráp của nhà sản xuất đầu nối. Một số giao diện có chất bôi trơn và liều lượng được xác định; số khác có yêu cầu khác nhau. Xác nhận thiết kế trước khi thay đổi quy trình.
Liệu việc phê duyệt nước uống có thể chứng minh sự phù hợp với nước làm mát máy chủ không?
Xem xét riêng phạm vi phê duyệt cụ thể và công thức chất làm mát thực tế. Phê duyệt tiếp xúc với nước không chứng minh tính tương thích với mọi phụ gia làm mát hoặc hợp chất vật liệu làm kín.
Có thể dùng cùng loại với phớt EPDM, FKM và silicone không?
Đánh giá hợp chất thực tế, chất làm mát và điều kiện vận hành. Tên họ elastomer giúp xác định bài kiểm tra, nhưng không phải là kết luận tương thích chung cho tất cả.
EUBO có thể hỗ trợ đánh giá những gì?
Vui lòng chia sẻ linh kiện, chất bôi trơn hoặc quy trình lắp ráp hiện tại, thông tin chất làm mát và mục tiêu thử nghiệm. EUBO có thể trao đổi về vật liệu ứng viên và phương pháp đánh giá; đặc tính và tính phù hợp của từng mã cần được xác nhận bằng tài liệu hiện hành và thử nghiệm trên linh kiện thực tế.
Tài liệu tham khảo kỹ thuật
Nền tảng kỹ thuật công cộng; những tham chiếu này không chỉ ra sự phê duyệt hoặc xác nhận sản phẩm EUBO .
ĐẦU NỐI & GIOĂNG LÀM MÁT BẰNG CHẤT LỎNG
Xem lại bề mặt phớt và giao diện lắp ráp
Xác định xem có cần bôi trơn hay không và bề mặt nào tiếp xúc với chất làm mát, sau đó đánh giá chất lỏng, vật liệu phớt và lắp ráp thực tế.
Đánh giá ứng dụng: xác nhận sự phù hợp của vật liệu trên đầu nối cụ thể với vật liệu làm mát và gioăng thực tế.
Vị trí và điều kiện đánh giá
Vòng đệm O-ring và tiếp điểm lắp ráp
- Điểm tiếp xúc
- Xác định các giao diện chèn vòng đệm O-ring và chuyển động trên thiết kế thực tế.
- Xem xét quy trình
- Theo thông số kỹ thuật linh kiện để xem xét nhu cầu bôi trơn, ranh giới và lực kết nối.
Đầu vào đánh giá
- Vật liệu hàn kín/kết nối và tình trạng bề mặt
- Thiết kế kết nối, chuyển động, nhiệt độ và áp suất
- Vật liệu được chỉ định, phương pháp sử dụng/liều lượng và hạn chế bảo vệ
Tiếp xúc chất làm mát
- Điểm tiếp xúc
- Vị trí và thời gian tiếp xúc với chất làm mát với phớt và chất bôi trơn.
- Xem xét quy trình
- Chỉ một phân loại PFPE hoặc silicone không đủ để xác định sự phù hợp; đánh giá sự kết hợp chất lỏng/vật liệu thực tế.
Đầu vào đánh giá
- Chất làm mát, phụ gia, nồng độ và vật liệu dòng điện
- Thời gian tiếp xúc, chu kỳ nhiệt và điều kiện áp suất
- Sưng tấy, chiết xuất/ô nhiễm và tác động vật chất
Đánh giá kết nối và rò rỉ
- Điểm tiếp xúc
- Giao diện kết nối/ngắt kết nối và đường đi của gioăng đã lắp ráp.
- Xem xét quy trình
- Xem lại lực kết nối, tình trạng sau chu kỳ và rò rỉ theo các điều kiện và phương pháp chấp nhận đã chỉ định.
Đầu vào đánh giá
- Chu kỳ kết nối, thời gian dừng và hướng lắp đặt
- Tiêu chí rò rỉ, độ sạch và giới hạn ô nhiễm
- Thay thế, vệ sinh và bảo trì do nhà sản xuất chỉ định
